La détermination de la puissance de chauffe du radiateur est réalisée selon les valeurs types issues du « guide de dimensionnement des radiateurs à eau chaude » de l’association « énergie et avenir » et selon la méthode décrite dans la NF EN 442 (Radiateurs et convecteurs - Partie 1 : spécifications et exigences techniques).
# « Radiateurs par pièce », module de dimensionnement de radiateurs
Lors d’un changement de chaudière ou lors de la mise en place d’une pompe à chaleur, les professionnels du chauffage sont confrontés à la vérification de la puissance de chauffe des radiateurs. Aussi bien dans le cas de la rénovation complète d’un circuit de chauffage que lors de la réutilisation d’anciens radiateurs, une vérification du bon dimensionnement des radiateurs est essentielle.
Ce dimensionnement permet :
- de s’assurer de la couverture des besoins de chauffage en toute saison
- d’optimiser la température au départ du générateur et par conséquent, la performance du système
# Le dimensionnement des radiateurs : une étape souvent délicate et source de perte de temps
Pour les chauffagistes, la vérification de la puissance de chauffe des radiateurs est une étape délicate qui demande de nombreuses données et un calcul précis. Faute de temps, cette étude peut être déléguée. Certains bureaux d’études, les fabricants ou les fournisseurs peuvent réaliser ce calcul pour le compte de l’entreprise de chauffage, à condition qu’un relevé précis de l’existant ait été réalisé.
Exemple de fiches de relevés de radiateurs
Pour un artisan chauffagiste ou une entreprise de chauffage, l’intérêt de réaliser soit même cette étude est double :
- optimiser une offre en proposant de conserver certains anciens radiateurs quand cela est possible.
- garder la main sur le nombre, le modèle et les caractéristiques des radiateurs à poser.
Si vous souhaitez réaliser le dimensionnement des radiateurs vous-même, plusieurs outils sont disponibles. Certains à destination des bureaux d’études et d’autres à destination des entreprises du bâtiment.
# a/ Les logiciels existants pour bureau d’étude
Les logiciels destinés aux bureaux d’études permettent de réaliser « à froid » le calcul des déperditions de chaque pièce et le dimensionnement des radiateurs. Ils sont souvent destinés à des bâtiments tertiaires ou de grandes dimensions et permettent de prendre en compte tout type de situation. La haute technicité de ces logiciels est aussi leur point faible puisqu’ils sont souvent coûteux en temps et en investissement.
# b/ Les logiciels existants des fabricants
Les fabricants de radiateurs proposent en général des simulateurs en ligne. Ils prennent la forme d’une calculette rapide permettant de réaliser la sélection d’un radiateur dans la gamme du fabricant.

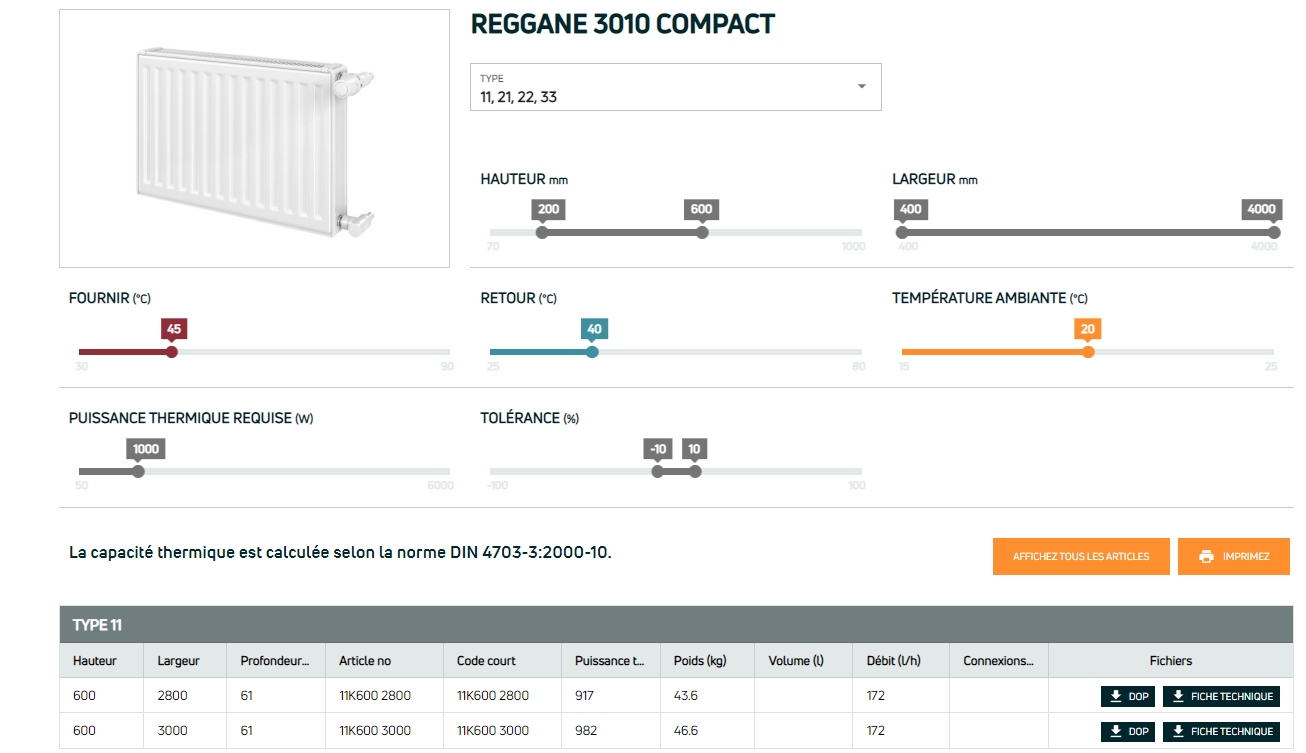

Le simulateur de puissance de radiateur de Finimetal
Ce type d’outil permet une sélection précise du modèle de radiateur mais :
- ne permet pas de vérifier un dimensionnement d’anciens radiateurs
- ne permet pas de réaliser un rapport complet à remettre au client
# c/ Les tableurs « fait maison »
Les chauffagistes aguerris ont souvent développé des tableurs plus ou moins complets et automatisés leur permettant de réaliser un calcul de la puissance de chauffe des radiateurs.
Les méthodes de dimensionnement sur la base de ratios surfaciques (en W/m²) sont le plus souvent grossiers et ne permettent pas d’optimiser une offre et la performance de la nouvelle installation de chauffage.
Le plus souvent, les outils cités ne permettent pas de réaliser une saisie « à chaud », sur place, des radiateurs et du bâtiment. Ils ne permettent pas non plus de réaliser facilement une vérification des radiateurs actuels tout en optimisant la température de départ.
# Le module « Radiateurs par pièce », un outil de dimensionnement adapté aux logements individuels
Comme lors d’un chantier, l’utilisation d’outils adaptés peut permettre de gagner en temps et en précision.
Le module « Radiateurs par pièce » est accessible à tous les utilisateurs de CAP RENOV+. Ce module est inclus dans la licence CAP RENOV+.
Le module « Radiateurs par pièce » permet de déterminer le bon dimensionnement des radiateurs à travers :
- un parcours simple et rapide
- un vocabulaire clair
- des informations illustrées.
La simulation d’un nouveau dimensionnement « CAP RENOV RADIATEURS » se fait à partir d’un scénario de rénovation d’un projet CAP RENOV+. Le scénario de référence doit comporter un réseau de radiateurs hydrauliques.
Les informations apportées dans la simulation « Radiateurs par pièce » ne se répercutent pas dans la simulation de référence de CAP RENOV+.

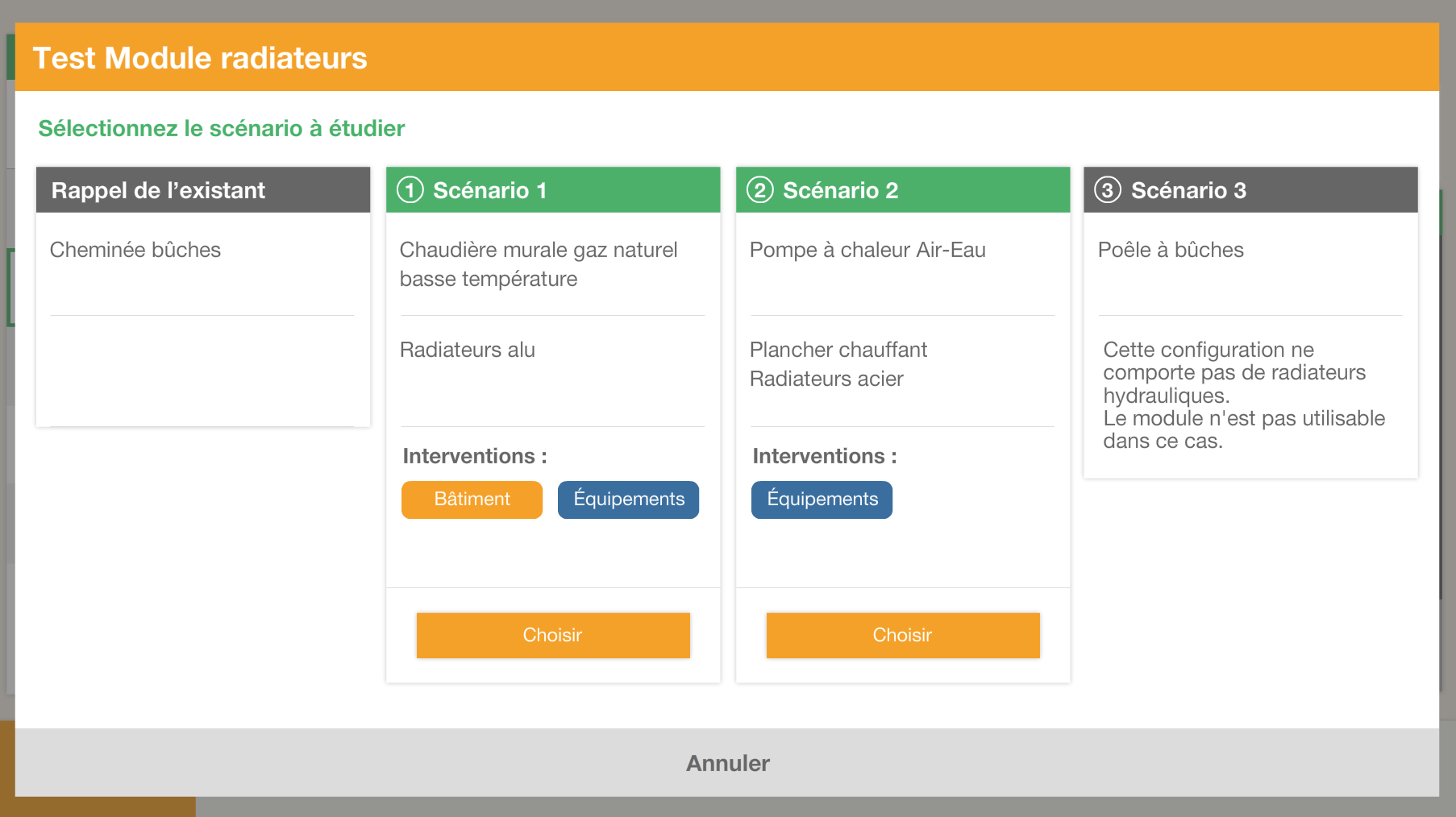

Le module « Radiateurs par pièce » nécessite de sélectionner une simulation de référence
Ce module, conçu avec et pour les chauffagistes et entreprises générales, a vocation à être utilisé sur le terrain. L’interface visuelle et rapide lui permet même d’être utilisé lors d’un rendez-vous en présence du client !
# Les différentes fonctionnalités du module
| Calcul des déperditions d’une pièce |  |
| Choix de la température de consigne propre à la pièce |  |
| Plus de 20 types radiateurs pris en charge (Radiateurs acier horizontaux et verticaux, aluminium, fonte) | |
| Affichage de la Puissance P50 | |
| Prise en compte des dimensions des radiateurs | |
| Prise en compte des modèles précis des différents fabricants | |
| Calcul du taux de couverture de la puissance de chauffage | |
| Choix de la température de départ du générateur | |
| Choix de la chute de température du régime d’eau (chute fixe de 10°C) | |
| Rapport de synthèse par pièce | |
| Rapport de synthèse global au bâtiment | |
L’utilisation du module « Radiateurs par pièce » se déroule en 5 étapes :
- 1 - Choisissez une simulation de référence
- 2 - Décrivez la pièce
- 3 - Décrivez les radiateurs
- 4 - Validez le dimensionnement
- 5 - Générez un rapport de simulation
Pour en savoir plus consultez la page fonctionnalités du module « Radiateurs par pièce »
# Les coulisses du module « Radiateurs par pièce » – Données utilisées et méthode de calcul
Le module « Radiateurs par pièce » de CAP RENOV+ a été développé à partir de données consolidées (association Energies Avenir et données fabricants) et sur la base d’une méthode de calcul reconnue (EN442).
Cette approche vous permet de justifier de votre démarche, auprès des organismes de certification tels que Qualibat ou Qualit’Enr.
# a/ Le calcul des déperditions de la pièce
Le calcul de déperdition est réalisé conformément à la méthode de calcul 3CL V1.3 de 2012. Cette méthode est éprouvée pour le calcul des déperditions et a été reprise en grande partie dans la NF EN 12831 (dimensionnement de la puissance de chauffe). Elle permet de réaliser le calcul simplement et rapidement des déperditions de la pièce à la température de base.
# b/ Le calcul de la puissance de chauffe
Le calcul de la puissance de chauffe d’un radiateur prend en compte :
- Le type de radiateur (ex : radiateur panneaux acier Type 21)
- Les dimensions (hauteur, largeur)
- La température de départ du générateur
Ce calcul permet de déterminer la puissance de chauffe du radiateur en prenant en compte sa puissance surfacique et sa pente d’émission spécifique.
# c/ Le calcul du taux de couverture
Le taux de couverture est le résultat le plus important du calcul du module « Radiateurs par pièce ». Il correspond à la capacité des radiateurs en place à couvrir les besoins de chauffage dans les conditions décrites.
Si le taux de couverture dépasse 100%, alors les radiateurs permettront de chauffer la pièce à la température de consigne (exemple : 20°C) même lorsque la température extérieure atteindra une température minimum (température extérieure de base).
Si les taux de couverture dépassent 120% voire 150%, alors les radiateurs sont surdimensionnés et le générateur peut fonctionner à une température plus basse.

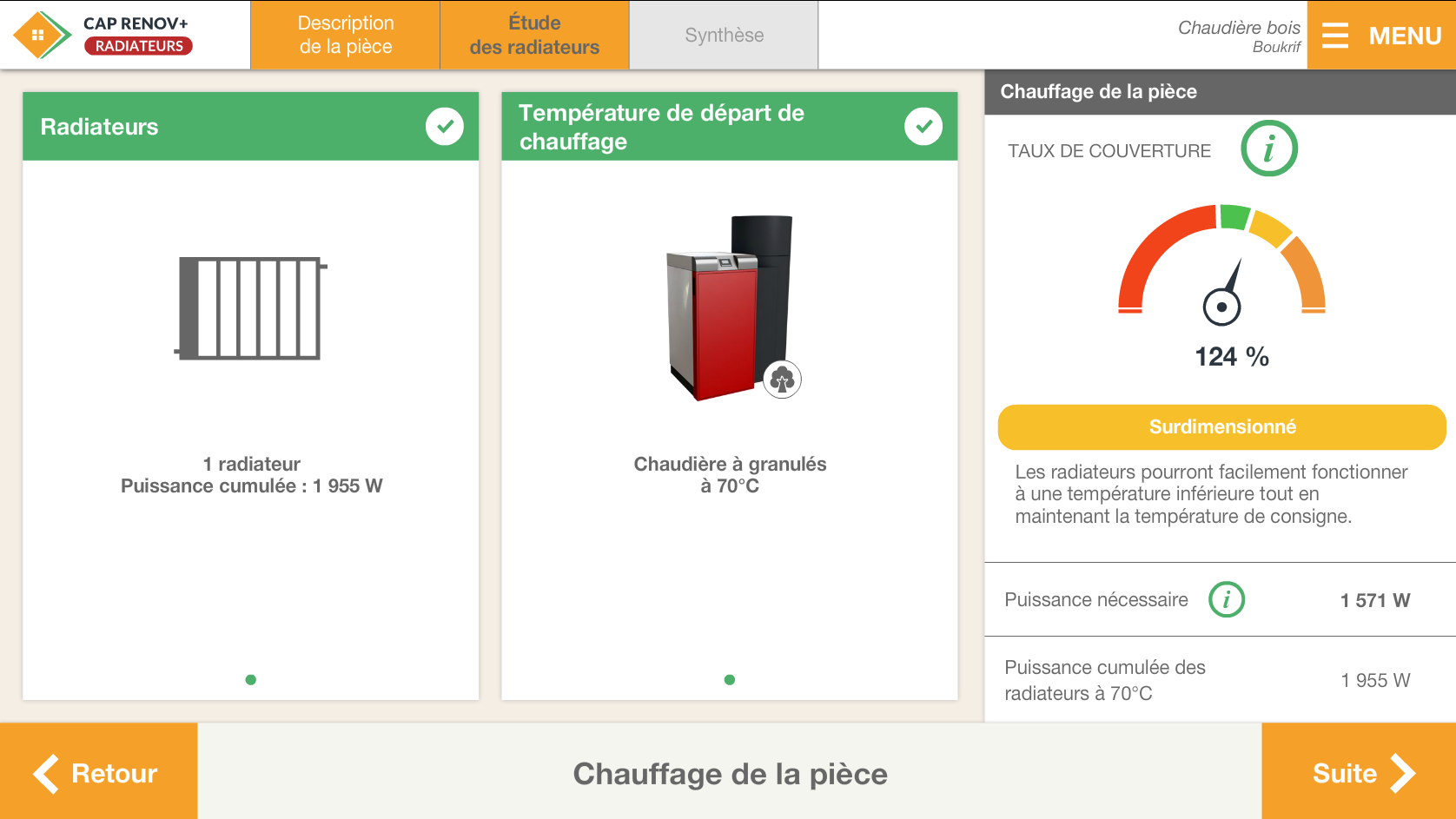

La simulation « Radiateurs par pièce » indique un taux de couverture de 124%
Le taux de couverture est déterminé en fonction :
- De la puissance de chauffage nécessaire dans la pièce
- De la puissance calculée de tous les radiateurs présents dans la pièce. Cette puissance cumulée dépend de la température de départ du générateur.
Dans le module « Radiateurs par pièce » la chute de température est fixe. Pour le calcul, une chute de température de 10°C est utilisé. Par exemple pour un départ choisi à 55°C le retour sera obligatoirement de 45°C.
La modification de la température de départ recalcule instantanément le taux de couverture.
Dans le cas, souvent rencontré, du remplacement d’un ancien générateur par une chaudière gaz à condensation ou une pompe à chaleur (PAC air/eau par exemple) cela permet de valider un nouveau régime d’eau qui sera plus approprié.
